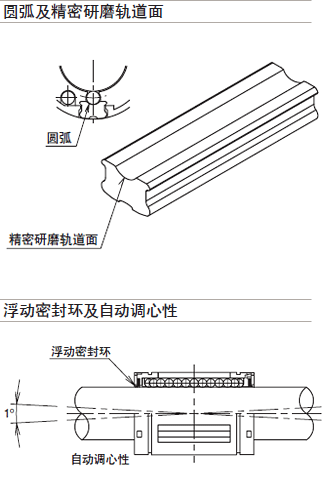

压板的钢球接触轨道面被精密地研磨加工为圆弧状。因此,具有传统产品的约3倍的负载容量,约27倍的寿命。
压板的中央部位较厚,两端部位较薄,可以以中央部位为中心进行调心运动,从而吸收外壳和轴的加工、安装误差。
浮动密封环是NB TOPBALL具有自动调心性的特征之一,即使两端面的外径、内径发生偏心也可以顺畅地追随轴。另外,实现了小型设计,不管有无密封环都不会给全长带来变化。
NB TOPBALL是实现了优异的高速性的产品。运动速度可达180m/min。
压板以自由状态组装于树脂外筒。由于其组装于间隙调整用的外壳,从而可以进行钢球和轴之间的间隙调整。
将TOPBALL组件的外壳内径等设定为适当的尺寸,从而可以最大限度地发挥TOPBALL的优点。
